输送带防跑偏/纠偏装置

皮带输送机具有运行成本低廉、适应性广泛和输送能力强大等优点，广泛应用于食品、冶金、矿山及港口等领域，已成为散状物料运输的主要输送设备。然而，输送带跑偏是皮带输送机的常见故障，可能导致物料倾洒或带边磨损，降低输送带的使用寿命。严重时，可能导致输送带撕裂、烧焦，甚至引发火灾，整条输送线停运，影响安全生产，并可能造成重大经济损失。

目前，国内皮带输送机纠偏装置主要有4种类型。本文将对每种类型的原理、结构和使用状况进行进一步说明和分析。

一、机械传动式纠偏装置。

机械传动式纠偏装置种类繁多，原理是当输送带偏离带式输送机理论中心线时，纠偏装置辊子轴线按相应方向绕旋转中心偏转一定角度，从而在辊子与输送带之间产生一垂直输送带运行方向的横向摩擦力，使输送带回到正确位置。从整体结构上看，机械传动式纠偏装置分为固定式和回转式。

1、固定式纠偏装置，主要包括侧螺旋托辊、侧边挡辊和槽形下托辊等。当输送带跑偏时，挤压力和滚碾力都集中在立辊与输送带之间的接触点上，依靠硬接触使输送带纠偏。

主要缺点：结构简单，无法自动调整纠偏力；输送带运行阻力大，磨损严重，应用效果较差。

2、回转式纠偏装置，主要包括调心托辊和调架式转动托辊等。当输送带跑偏时，会被侧面的立辊阻挡，使调心辊架产生旋转趋势，随着辊动摩擦方向的改变，使偏移输送带得到控制。其优点是成本低廉，能根据跑偏程度自动调整纠偏力，应用广泛。

主要缺点：工作不稳定，会出现左右摆动现象，输送带运行阻力大，且跑偏严重时，容易顺势脱轨。

二、液压自动纠偏装置。

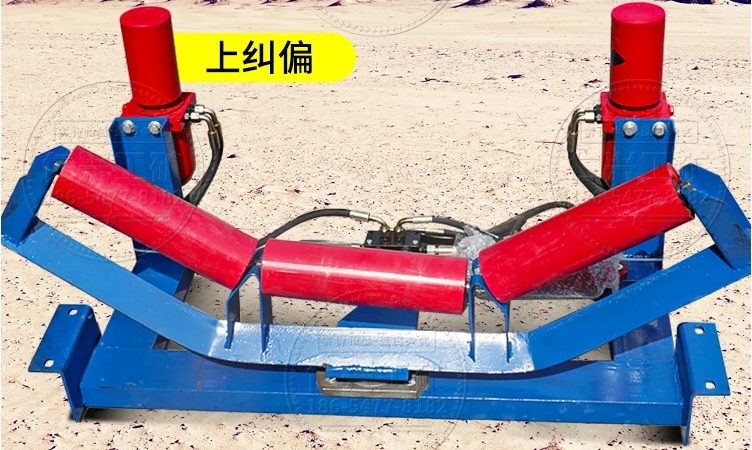

液压自动纠偏装置是当今市场上较为流行的装置，主要作用在上、下调心托辊上。当输送带跑偏时，主动调整纠偏托辊角度，从而达到校正跑偏的目的。

液压自动纠偏装置由检驱轮、油缸、油泵、调心托辊和机架等构成。当发生输送带跑偏时，托辊和输送带与检驱轮接触，摩擦产生驱动力，带动油泵加压，通过阀体程序控制使油路进入油缸，驱动油缸活塞杆伸缩，带动调偏托辊架调整输送带。此时调偏托辊架的运动方向与输送带运行方向成一定角度，调偏托辊与正在跑偏的输送带产生摩擦，使输送带保持居中运行。

主要缺点：复杂的结构、高故障率。

三、气动式自动纠偏装置。

气动式自动纠偏装置由2个滚筒、2个微调气缸、2个跑偏传感器、2个电磁阀、固定架及主控制器等部分组成。2个滚筒固定在固定架上，组成双滚筒纠偏机构，以增加输送带与滚筒间的摩擦力。2个微调气缸安装在固定架两侧，分别由2个电磁阀控制；跑偏传感器安装在输送带左右两侧，用于检测输送带的跑偏情况。

当输送带发生跑偏时，跑偏传感器接收到信号，经过主控制器处理后驱动电磁阀打开，推动微调气缸动作，产生纠偏力以校正输送带的跑偏。当输送带脱离跑偏传感器后，开关信号中断，电磁阀关闭，微调气缸停止动作，从而实现纠正输送带跑偏的目的。

优点：包括适应性强、运行稳定可靠、自动化程度高以及无损伤，纠偏效果显著。
缺点：是前期投资较大，安装调试复杂，运行维护难度大。

4、电液组合式纠偏装置。

电液组合式纠偏装置由方向传感器、电控箱、调心托辊、液压装置和电液推杆等组成。当输送带发生跑偏时，方向传感器识别信号并传输至电控箱，通过电控箱识别后，电液推杆得电，油缸伸出，带动调心托辊按设定方向偏转，通过产生的摩擦力驱使输送带校正。当输送带恢复居中位置时，方向传感器信号中断，电液推杆停止工作，从而实现随即自动纠正输送带跑偏的目的。

优点：包括动力强、识别准确、纠偏速度快，可自动监测输送带跑偏趋势并随即纠正。纠偏过程中与输送带无接触，使监测过程中输送带无损伤或破坏，适用于高精度运行的大型皮带输送机。
缺点：是特殊工况下环境恶劣，传感器精度可能受影响，对环境要求较高。

综上所述，通过对国内几种皮带输送机纠偏装置的分析，机械式纠偏装置造价低廉，结构简单，在要求不高的小型皮带输送机上应用广泛。液压纠偏装置是当今市场的主流，因其无需动力源，可自动监测调整跑偏，推广前景良好。气动式纠偏装置和电液组合式纠偏装置都属于主动式纠偏，纠偏效果较好，适用于运行精度较高的大中型皮带输送机。

为适应皮带输送机的发展趋势，提高运行性能，未来纠偏装置的发展将越来越多地与动态分析技术（如：AI视觉）、机电一体化和计算机监控等技术结合。

关键词：被动纠偏、主动纠偏、自动纠偏、无源纠偏、机械纠偏、液压纠偏、气动纠偏、电液组合纠偏
