RS232 和 RS485 串行通信接口标准：差异剖析与施工实操要点
我们都知道 RS232 和 RS485 是工业控制中常用的两种串行通信接口标准，那么他们到底有什么区别呢，今天我们就将从原理、规格、施工场景等方面进行介绍。

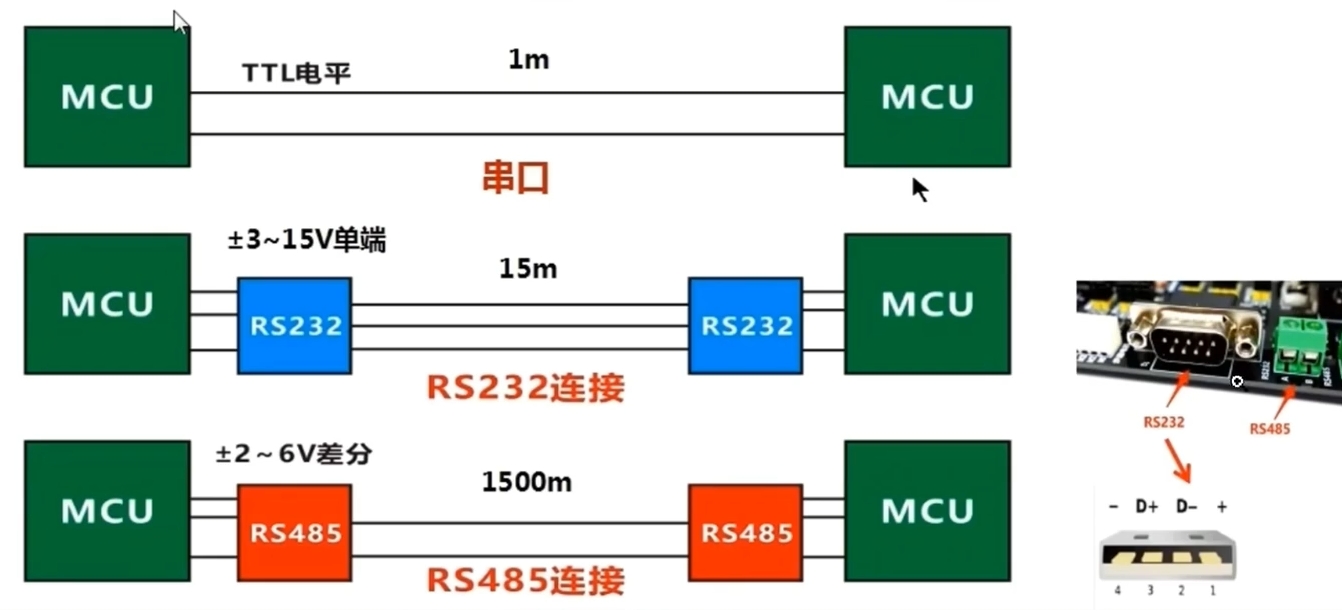

原理
传统串口：采用TTL电平，电平容差较差，抗干扰能力弱，传输距离只有1米左右。
RS232：采用单端驱动、单端接收的方式，即数据信号通过一根信号线传输，同时需要一根地线作为参考电位。这种方式在传输距离较短时能有效工作，但抗干扰能力较弱，因为信号容易受到地电位差和外部电磁干扰的影响。
RS485：使用差分信号传输，即通过两根信号线的电压差来表示逻辑电平。发送端将逻辑信号转换为差分信号输出，接收端通过比较两根信号线的电压差来还原逻辑信号。这种方式具有很强的抗干扰能力，因为差分信号对共模干扰有很好的抑制作用，适合长距离传输。
规格
传输距离
RS232：一般最大传输距离为 15 米左右。这是由于其信号传输方式和电平特性决定的，长距离传输会导致信号衰减和失真。
RS485：在波特率较低时，传输距离可以达到 1200 米甚至更远。实际传输距离还与波特率、电缆类型、环境等因素有关。
传输速率
RS232：常见的传输速率有 9600bps、19200bps、38400bps、115200bps 等。速率越高，信号传输的稳定性越容易受影响。
RS485：支持的传输速率范围较广，从几百 bps 到几十 Mbps 不等。在实际应用中，需要根据传输距离和具体设备的要求来选择合适的波特率。

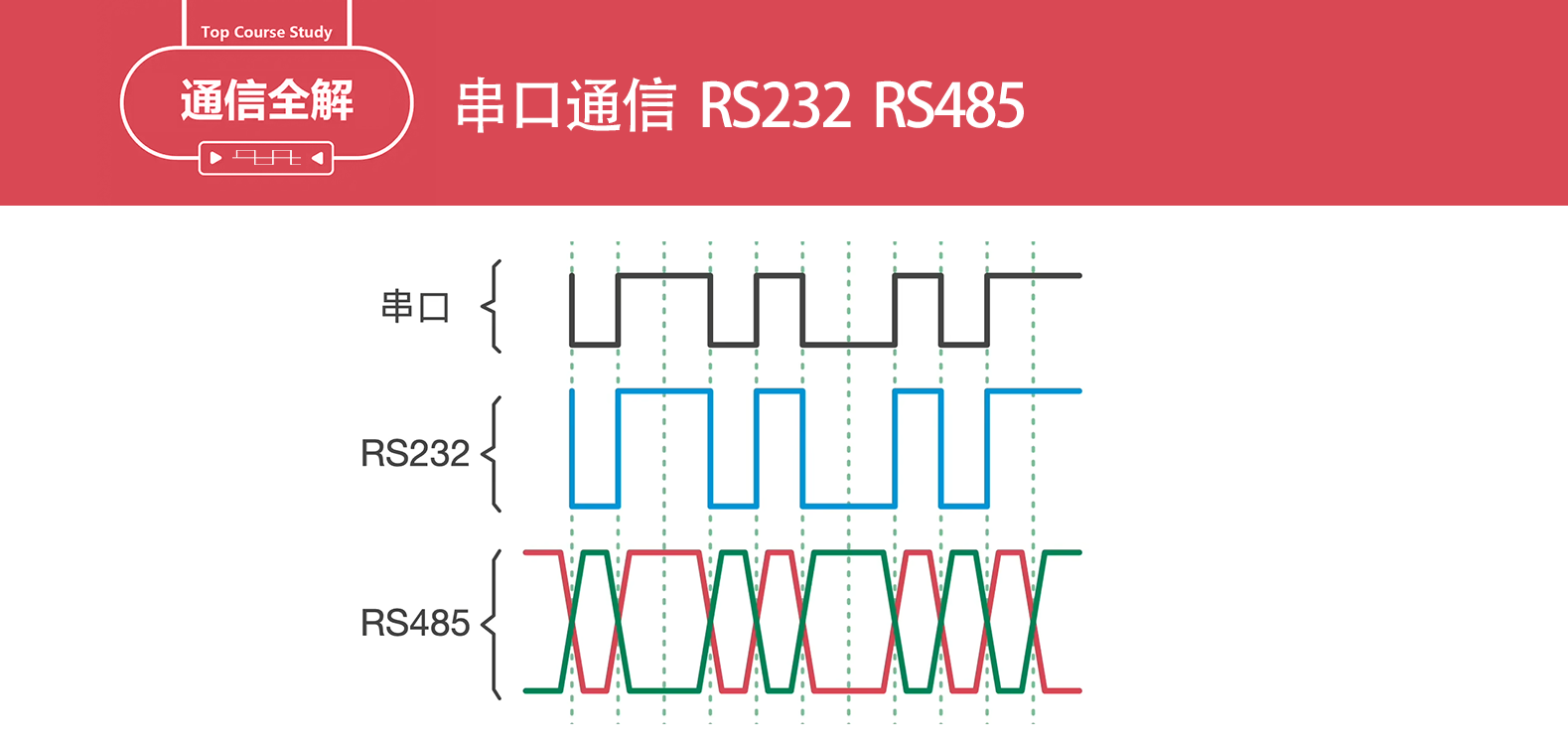

接口电平
RS232：采用负逻辑电平，规定 -3V 到 -15V 表示逻辑 “1”，+3V 到 +15V 表示逻辑 “0”。这种电平与一般的数字电路电平不兼容，需要进行电平转换。
RS485：通常采用差分电平，A 线比 B 线高 2V 到 6V 表示逻辑 “1”，A 线比 B 线低 2V 到 6V 表示逻辑 “0”。RS485 的电平与 TTL 电平兼容，便于与微控制器等数字设备连接。
节点数
RS232：一般只支持一对一通信，即一个发送端对应一个接收端。如果要实现多设备通信，需要采用特殊的转接设备。
RS485：可以支持多个节点在同一条总线上进行通信，理论上最多可以连接 32 个节点，但在实际应用中，由于线路阻抗、驱动能力等因素的限制，通常连接的节点数会小于这个数量。通过使用中继器等设备，可以扩展节点数和传输距离。
施工场景
RS232
短距离设备连接：适用于连接距离较近的设备，如计算机与本地的调制解调器、打印机、串口调试器等。例如，在办公室中，将计算机与串口打印机连接，实现本地打印功能。
本地设备配置：常用于对一些工业设备进行本地参数配置和调试。比如，对单个的 PLC（可编程逻辑控制器）进行初始设置时，可以通过 RS232 接口将计算机与 PLC 连接，使用专用的编程软件进行参数下载和调试。
RS485
工业现场总线：在工业自动化生产线中，常用于连接多个分散的设备，如 PLC、传感器、执行器等，形成现场总线网络。例如，在一个大型的工厂车间中，将多个分布在不同位置的传感器和执行器通过 RS485 总线连接到中央控制系统，实现对整个生产过程的监控和控制。
远程监控系统：适用于构建远程监控网络，将位于不同地点的设备连接起来，实现远程数据采集和控制。比如，在一个城市的供水系统中，将各个供水泵站的设备通过 RS485 总线连接到远程监控中心，工作人员可以在监控中心实时了解各个泵站的运行状态，并进行远程控制。
智能建筑系统：在智能建筑中，用于连接各种智能设备，如门禁系统、监控系统、照明控制系统等，实现设备之间的互联互通和集中管理。例如，将多个楼层的门禁控制器通过 RS485 总线连接到物业管理中心的服务器，实现对整个建筑门禁系统的统一管理和监控。
施工注意事项
布线
RS232：由于传输距离短（15米），一般使用普通的屏蔽电缆即可。布线时应尽量避免与强电线路并行，以减少电磁干扰。
RS485：抗干扰进一步增强（1200米）为了保证信号传输质量，建议使用双绞线，并且最好是带有屏蔽层的双绞线。布线时应遵循远离强电、强干扰源的原则，避免信号受到干扰。同时，要注意总线的拓扑结构，一般采用总线型拓扑，避免星型或树形结构，以减少信号反射。
终端电阻
RS485：在总线的两端需要连接终端电阻，以匹配线路阻抗，减少信号反射。终端电阻的阻值一般与电缆的特性阻抗相等，常见的为 120Ω。如果不连接终端电阻，可能会导致信号失真和通信错误。
接地
RS232：设备的接地应良好，以减少地电位差对信号的影响。一般将设备的地线连接到统一的接地网上。
RS485：虽然 RS485 采用差分信号传输，对接地要求相对较低，但为了安全和稳定，也建议将设备进行可靠接地。同时，要注意整个系统的接地方式，避免出现接地环路，产生干扰。
在实际工作中，还需要根据具体的设备要求和现场环境，灵活运用这些知识，确保通信系统的稳定可靠运行。
