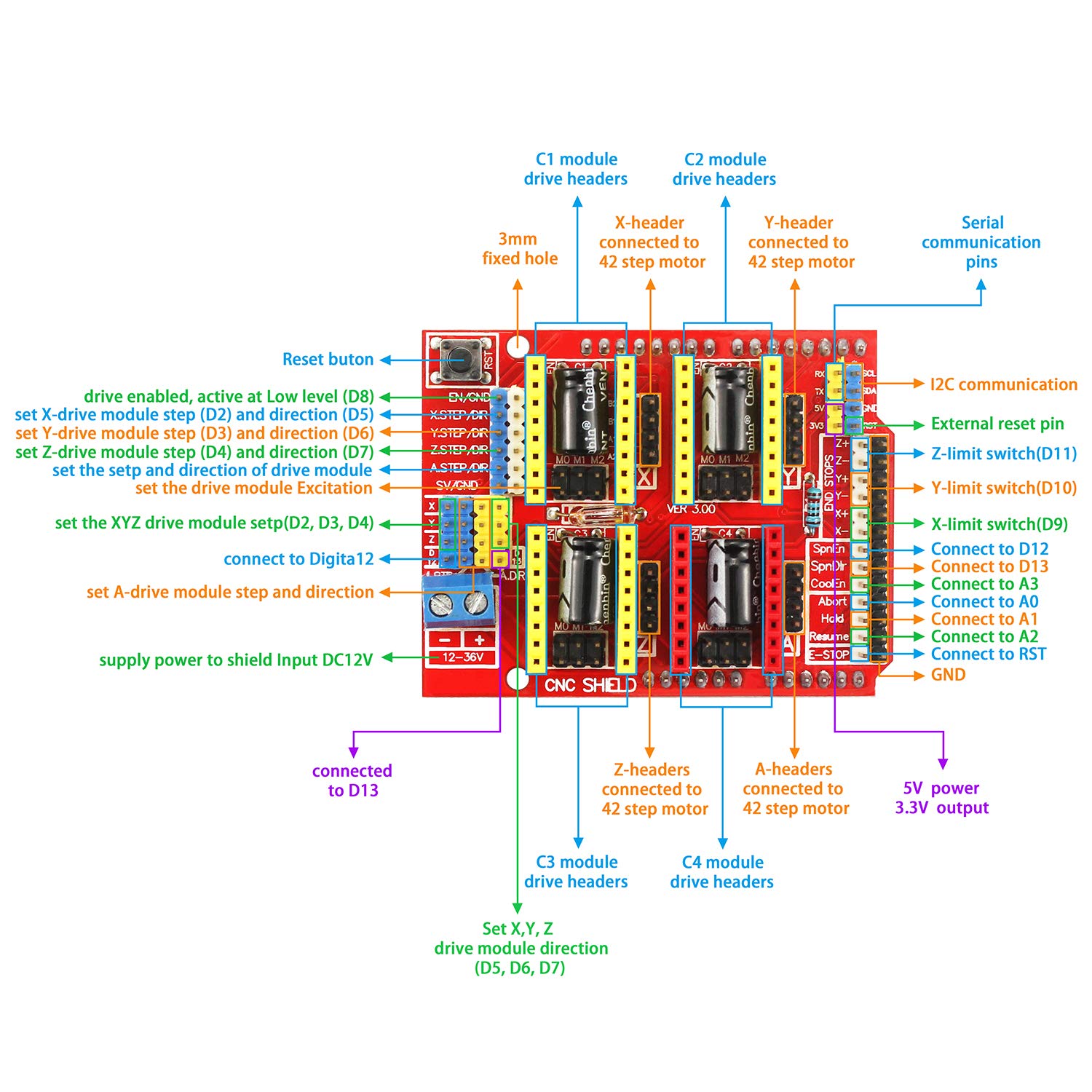

Arduino uno cnc Shield pinout
Arduino CNC Shield是一种常用的扩展板，用于连接Arduino与步进电机驱动芯片（如A4988或DRV8825），实现CNC机床、3D打印机等设备的控制。
以下是其引脚分配（Pinout）的详细说明：
一、步进电机控制引脚
Arduino CNC Shield通常支持3-4轴控制（X/Y/Z/A），每轴对应2个控制信号：
- STEP（脉冲）：发送脉冲信号控制电机步数，每一个脉冲对应一个微步。
- DIR（方向）：控制电机旋转方向（高电平/低电平对应正/反转）。
| 轴 | STEP引脚 | DIR引脚 |
|---|---|---|
| X轴 | D2 | D5 |
| Y轴 | D3 | D6 |
| Z轴 | D4 | D7 |
| A轴* | D10 | D11 |
*注：A轴（第4轴）需通过修改跳线启用，部分Shield可能不支持。
二、限位开关（Endstop）引脚
用于检测电机运动的极限位置，通常连接到常闭（NC）型限位开关：
| 轴 | 正向限位 | 负向限位 |
|---|---|---|
| X轴 | D12 | D13 |
| Y轴 | D14 (A0) | D15 (A1) |
| Z轴 | D16 (A2) | D17 (A3) |
三、主轴控制引脚
用于控制CNC机床的主轴（如电机、激光器等）：
- PWM输出：控制主轴转速（D9引脚，支持PWM调速）。
- 使能信号：启用/禁用主轴（D8引脚）。
四、驱动芯片电源与使能
- VIN：外部电源输入（通常接12-24V DC）。
- GND：电源地。
- ENABLE：全局使能引脚（D12，低电平有效，部分Shield可能不使用）。
五、微步控制（Microstep）引脚
用于设置驱动芯片的微步模式（如1/16步、1/32步等），通常通过跳线或Arduino引脚控制：
| 微步模式 | MS1引脚 (D10) | MS2引脚 (D11) | MS3引脚 (A4) |
|---|---|---|---|
| 全步 | LOW | LOW | LOW |
| 半步 | HIGH | LOW | LOW |
| 1/4步 | LOW | HIGH | LOW |
| 1/8步 | HIGH | HIGH | LOW |
| 1/16步 | HIGH | HIGH | HIGH |
六、其他功能引脚
- SD卡接口：部分Shield支持SD卡存储G代码（使用SPI接口：D10-D13）。
- 冷却风扇控制：部分Shield提供风扇控制引脚（如D8）。
七、与Arduino的连接方式
CNC Shield通过堆叠方式直接插在Arduino Uno/Mega等开发板上，占用以下接口：
- 数字引脚：D2-D13。
- 模拟引脚：A0-A4。
- SPI接口：D10-D13（用于SD卡模块）。
- I2C接口：A4、A5（部分Shield使用）。
注意事项
电源要求：
- Arduino通过USB供电时，仅能提供少量电流，无法驱动电机，需通过VIN接入外部电源（12-24V）。
- 确保外部电源容量足够（根据电机数量和功率计算），并与Arduino共地。
驱动芯片选择：
- 常见驱动芯片：A4988（默认支持1/16步）、DRV8825（支持1/32步）。
- 不同芯片的电流限制和散热要求不同，需调整电位器（如A4988的Vref）设置电流上限。
跳线配置：
- 部分Shield需要通过跳线设置电机方向、限位开关类型（常开/常闭）等。
- 修改跳线前需断开电源，避免短路。
