A4988 、DRV8825、TMC2209 横向对比
A4988、DRV8825、TMC2209 芯片对比
这三款芯片均为步进电机驱动芯片，但在性能、功能和适用场景上有显著差异。以下是它们的详细对比：
一、核心参数对比
| 参数 | A4988 | DRV8825 | TMC2209 |
|---|---|---|---|
| 制造商 | Allegro Microsystems | Texas Instruments | Trinamic Motion Control |
| 持续电流/相 | ≤1.5A（需散热片） | ≤2.2A（需散热片） | ≤2.0A（需散热片） |
| 峰值电流/相 | 2.0A | 2.5A | 2.4A |
| 最高细分 | 1/16 步 | 1/32 步 | 1/256 步 |
| 微步平滑度 | 一般 | 较好 | 极佳（StealthChop2 技术） |
| 静音技术 | 无 | 基本静音 | 超静音（StealthChop2） |
| 工作电压 | 8-35V DC | 8-45V DC | 4.75-36V DC |
| 接口类型 | 传统 STEP/DIR | 传统 STEP/DIR | STEP/DIR + UART |
| 电流控制 | 固定衰减模式 | 自适应电流控制 | 智能电流控制 + 传感器less |
| 保护功能 | 过温、短路、欠压 | 过温、短路、欠压 | 过温、短路、欠压、stallGuard2 |
| 参考价格 | 约 $3-5 | 约 $5-8 | 约 $8-12 |
二、技术特点与优势
1. A4988
- 优势：
- 成本极低：适合预算有限的入门级项目。
- 兼容性强：几乎所有 CNC/3D 打印机控制板都支持。
- 简单易用：仅需 STEP/DIR 信号即可控制，无需复杂配置。
- 劣势：
- 噪声大：高频下电机振动明显，适合对静音要求不高的场景。
- 细分精度低：最高 1/16 步，限制了精密控制能力。
- 典型应用：低成本 3D 打印机（如 Ender 3 早期版本）、小型 CNC 雕刻机。
2. DRV8825
- 优势：
- 更高细分：支持 1/32 步，运动平滑度显著提升。
- 电流更大：可驱动更大功率电机（需加强散热）。
- 静音优化：相比 A4988 噪声降低约 50%，适合轻载静音场景。
- 劣势：
- 散热要求高：高电流下发热明显，需大面积散热片。
- 无智能功能：仍依赖传统控制方式，缺乏高级诊断功能。
- 典型应用：中端 3D 打印机（如 Prusa i3）、桌面级 CNC 铣床。
3. TMC2209
- 优势：
- 超静音技术：StealthChop2 技术几乎消除电机噪声，适合家庭或办公环境。
- 高精度细分：支持 1/256 步，实现亚微米级定位精度。
- 智能电流控制：根据负载自动调整电流，降低能耗和发热。
- 传感器less 检测：stallGuard2 功能可检测堵转，无需额外限位开关。
- UART 通信：可通过串口配置参数，实现更灵活的控制。
- 劣势：
- 价格较高：约为 A4988 的 3 倍，成本敏感项目需谨慎。
- 配置复杂：需通过 UART 或开源固件（如 Marlin）配置参数。
- 典型应用：高端 3D 打印机（如 Voron、Rat Rig）、静音机器人、精密医疗设备。
三、应用场景选择
| 场景 | 推荐芯片 | 理由 |
|---|---|---|
| 预算有限，低精度需求 | A4988 | 成本低，满足基本步进控制需求，适合教育或 DIY 项目。 |
| 中等精度，静音优先 | DRV8825 | 性价比高，1/32 细分和静音效果平衡，适合大多数 3D 打印/CNC 应用。 |
| 高精度，超静音需求 | TMC2209 | 顶级静音和细分性能，适合对噪声敏感的环境（如家庭、实验室）或精密设备。 |
| 需智能检测功能 | TMC2209 | stallGuard2 功能可替代限位开关，简化机械结构，降低成本。 |
四、实际使用注意事项
- 散热设计：
- A4988/DRV8825 在高电流下必须使用散热片，TMC2209 智能调流可减少发热，但重载时仍需散热。
- 固件支持：
- TMC2209 需要兼容的固件（如 Marlin 2.0+）才能启用高级功能（如 UART 配置、传感器less 检测）。
- 电流设置：

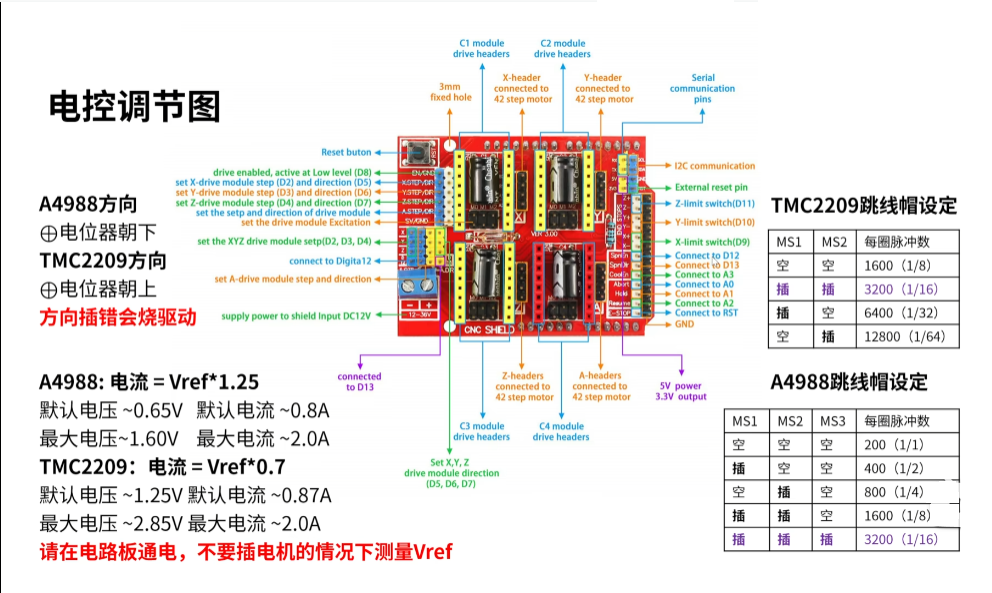

- 所有芯片均需通过调节 VREF 或 UART 配置设置电机电流，公式为 ( I_{set} = \frac{V_{REF}}{8 \times R_{sense}} )（TMC2209 为 8 倍，其他芯片可能为 2 倍或 4 倍，需参考数据手册）。
- 电源稳定性：
- TMC2209 对电源纹波更敏感，建议使用低噪声电源（<50mV 纹波）。
五、总结
- A4988：入门首选，适合低成本、低噪声要求的基础应用。
- DRV8825：综合性能平衡，性价比高，适合大多数用户升级需求。
- TMC2209：高端应用必备，超静音和智能功能显著提升用户体验，但需接受较高成本。
选择时需根据项目预算、精度要求、噪声容忍度等因素综合考虑。例如，若用于家庭 3D 打印机，TMC2209 的静音效果会带来明显提升；而工业场景中，DRV8825 的性价比可能更受青睐。
